T型槽平臺T型槽開口尺寸參考
T型槽平臺又叫T型槽平板是一種表面帶有T型槽用于裝配,調試機械設備的焊接鑄鐵平臺量具,我公司生產的鑄鐵T型槽平臺和劃線平臺一樣嚴格執行國家相關行業標準,使用高強度鑄鐵鑄造,不僅精度穩定,而且堅固耐用。
T型槽平臺又叫T型槽平板是一種表面帶有T型槽用于裝配，調試機械設備的焊接鑄鐵平臺量具，我公司生產的鑄鐵T型槽平臺和劃線平臺一樣嚴格執行國家相關行業標準，使用高強度鑄鐵鑄造，不僅精度穩定，而且堅固耐用。
T型槽平板工作面采用的是刮研工藝，用涂色的方法進行檢驗，保證了平面的精度。工作面一般有T型槽，也可以根據要求加工長孔和圓孔，這種T型槽平臺采用的是優質純鐵鑄造而成的。我公司生產T型槽平臺廣泛應用在動力機械設備的裝配、調試、焊接、鉚焊，這種產品表面帶有T形槽，可以固定機械設備。
| 開口尺寸 |
T型槽寬度
|
T型槽深度
|
總深度
|
|
14
|
30
|
11
|
29
|
|
18
|
30--32
|
11--12
|
30--36
|
|
20
|
36
|
16--18
|
30--36
|
|
22
|
37--40
|
16--18
|
38--45
|
|
24
|
42
|
20
|
40--46
|
|
28
|
46--50
|
20--22
|
48--56
|
|
36
|
56--60
|
25--28
|
61--71
|
|
42
|
68--72
|
32--35
|
74--85
|

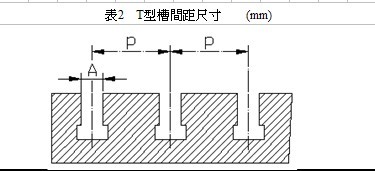

T形槽尺寸一般標準設計
1.2.10 T形槽尺寸
| 表1 T形槽 (mm) | |||||||||||||||||||||||||
  |
|||||||||||||||||||||||||
| E,F和G刀45度角或倒圓 | |||||||||||||||||||||||||

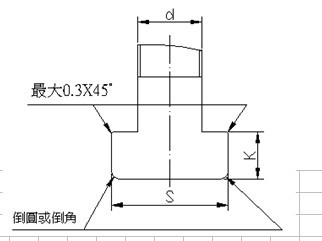

| T形槽 | 螺栓頭部 | ||||||||||||||||||||||||
| A | B | C | H | E | F | G | d | S | K | ||||||||||||||||
|
基本 尺寸 |
最小 尺寸 |
最大 尺寸 |
最小 尺寸 |
最大 尺寸 |
最小 尺寸 |
最大 尺寸 |
最大 尺寸 |
最大 尺寸 |
最大 尺寸 |
公稱 尺寸 |
最大 尺寸 |
最大 尺寸 |
|||||||||||||
| 5 | 10 | 11 | 3.5 | 4.5 | 8 | 10 | 1 | 0.6 | 1 | M4 | 9 | 3 | |||||||||||||
| 6 | 11 | 12.5 | 5 | 6 | 11 | 13 | M5 | 10 | 4 | ||||||||||||||||
| 8 | 14.5 | 16 | 7 | 8 | 15 | 18 | M6 | 13 | 6 | ||||||||||||||||
| 10 | 16 | 18 | 7 | 8 | 17 | 21 | M8 | 15 | 6 | ||||||||||||||||
| 12 | 19 | 21 | 8 | 9 | 20 | 25 | M10 | 18 | 7 | ||||||||||||||||
| 14 | 23 | 25 | 9 | 11 | 23 | 28 | 1.6 | 1.6 | M12 | 22 | 8 | ||||||||||||||
| 18 | 30 | 32 | 12 | 14 | 30 | 36 | 1 | M16 | 28 | 10 | |||||||||||||||
| 22 | 37 | 40 | 16 | 18 | 38 | 45 | 2.5 | M20 | 34 | 14 | |||||||||||||||
| 28 | 46 | 50 | 20 | 22 | 48 | 56 | M24 | 43 | 18 | ||||||||||||||||
| 36 | 56 | 60 | 25 | 28 | 61 | 71 | 2.5 | M30 | 53 | 23 | |||||||||||||||
| 42 | 68 | 72 | 32 | 36 | 74 | 85 | 1.6 | 4 | M36 | 64 | 28 | ||||||||||||||
| 48 | 80 | 85 | 36 | 40 | 84 | 95 | 2 | 6 | M42 | 75 | 32 | ||||||||||||||
| 54 | 90 | 95 | 40 | 44 | 94 | 106 | M48 | 85 | 36 | ||||||||||||||||
